Datos del producto:
|

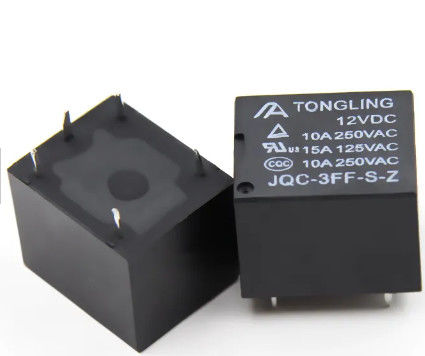

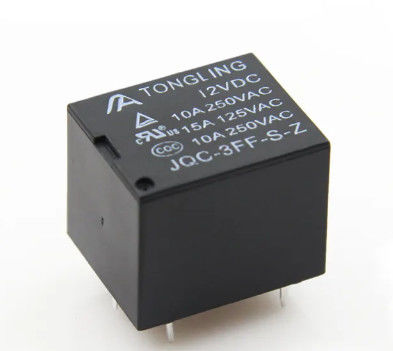

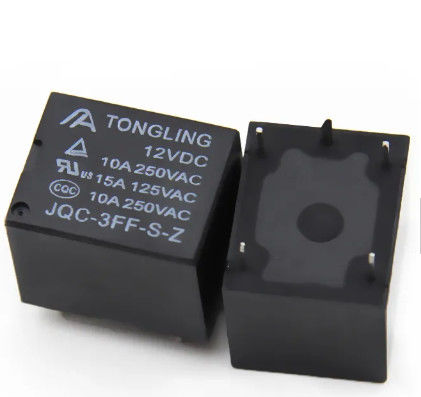

| Resaltar: | Retransmisiones del PWB T73,5 retransmisiones 15A del PWB del Pin,125VAC Mini Relay eléctrico |
||
|---|---|---|---|
|
Los sparameters específicos principales
|
|
|
Módulo de retransmisión
|
Retransmisión de JQC-3FF (T73, YF3F, Sangyou SRD, Hongfa HF3FF)
|
|
Voltaje de la bobina
|
DC: 3V 5V 6V 9V 12V 18V 24V 48V
|
|
Forma del contacto
|
SPDT-CO (1 forma C) - 5 pernos
|
|
Material del contacto
|
Aleación de plata
|
|
Pin
|
Pin 5
|
|
Grado del contacto
|
10A 250VAC, 15A 125VAC
|
|
Poder de la bobina
|
0.36W
|
|
Tamaño
|
19.2mm*15.4mm*15.4m m
|
Datos de la bobina (en 20℃)
|
Voltaje nominal (VDC)
|
3
|
5
|
6
|
9
|
12
|
18
|
24
|
48
|
0.36W
|
|
Resistencia de bobina (los Ω±10%)
|
25
|
69
|
100
|
225
|
400
|
900
|
1600
|
6400
|
|
|
Actual clasificado (mA)
|
120
|
71,4
|
60
|
40
|
30
|
20
|
15
|
7,5
|
|
|
Max Release Voltage (VDC)
|
2,25
|
3,75
|
4,5
|
6,75
|
9
|
13,5
|
18
|
36
|
|
|
Min Release Voltage (VDC)
|
0,15
|
0,25
|
0,3
|
0,45
|
0,6
|
0,9
|
1,2
|
2,4
|
|
|
Max Applicable Voltage
|
130% del voltaje clasificado en 70℃ y 170% en 23℃
|
||||||||
Datos del contacto
|
Grados del contacto
|
10A 250VAC 15A 125VAC
|
|
Carga mínima
|
100mA 5VDC
|
|
Max Switching Voltage
|
250VAC/30VDC
|
|
Max Switching Current
|
15A
|
|
Max Switching Power
|
2500VA/240W
|
|
Resistencia de contacto
|
100mΩMax en 6VDC 1A
|
|
Esperanza de vida
|
Eléctrico: 100.000 operaciones (en 30 operaciones/minuto)
|
|
Mecánico: 10.000.000 operaciones (en 30 operaciones/minuto)
|
Datos de Characterinstics
|
Resistencia de aislamiento
|
100MΩMin en 500VDC
|
|
Fuerza dieléctrica entre los contactos abiertos
|
750VAC (50/60Hz para un minuto)
|
|
Entre los contactos y la bobina
|
1500VAC (50/60Hz para un minuto)
|
|
Actúe el tiempo
|
10ms
|
|
Tiempo del lanzamiento
|
5ms
|
|
Gama de temperaturas
|
-40℃ a +85℃
|
|
Resistencia de choque
|
Extremos de funcionamiento: 10G
|
|
Límites del daño: 100G
|
|
|
Resistencia de la vibración
|
10-55Hz, 1.5m m
|
|
Frecuencia de Max.switching
|
Mecánico: 18.000 operations/hr
|
|
Eléctrico: 1.800 operations/hr
|
|
|
Humedad
|
40-85%
|
|
Peso
|
10g aproximado
|
|
Estándar de seguridad
|
UL TUV ROSH DE CQC
|
| Cantidad (pedazos) | 1 - 2000 | 2001 - 10000 | >10000 |
| Plazo de ejecución (días) | 7 | 15 | Para ser negociado |
