Datos del producto:
|
Grueso del tablero: | 1.6m m, 0.5~3.2m m, 0.2-3.0m m, 0.3~2.5m m, los 2.0m | Grueso de cobre: | 1oz, 0.5-2.0 onzas, 1-3oz, 0.5-5oz, 0.5-4oz |
---|---|---|---|
Materia prima: | FR-4, CEM-3, de aluminio, CEM-1 O FR-4, alumbre | Uso: | Dispositivo de la electrónica, productos electrónicos de consumo, productos electrónicos, industrial |
Color: | Color verde, modificado para requisitos particulares, azul en su petición | Estándares: | Clase II-III, clase 2, prueba de TDR, ISO 9001, clase 3 de IPC-A-610 E de IPC 6021 |
Línea anchura mínima: | 3mi, 4mil, 0.1m m, 0.1m m (de destello)/0.15m m (HASL), 0,1 0m m del oro | Tamaño mínimo del agujero: | 0.25m m, 0.1m m, 0,2 milímetros, 0.15-0.2m m, 0.1mm-1m m |
Resaltar: | PWB echado a un lado doble de la flexión,PWB echado a un lado doble de la base del metal,montaje bilateral del PWB |

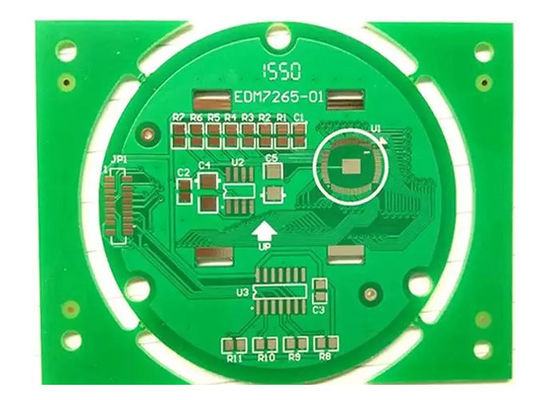

El tablero de doble cara del PWB es un tablero muy importante del PWB en la placa de circuito, el mercado tiene el tablero con base metálica del PWB de la placa de circuito de doble cara, la placa de circuito de cobre pesada de la hoja Hola-Tg, la placa de circuito de doble cara de enrrollamiento plana, el PWB de alta frecuencia, la placa de circuito de doble cara de alta frecuencia de la base dieléctrica mezclada, etc. Es conveniente para una amplia gama de industrias de alta tecnología por ejemplo: telecomunicaciones, fuente de alimentación, ordenador, control industrial, instrumentos digitales de los productos, científicos y educativos, instrumentos médicos, automóviles, defensa aeroespacial y así sucesivamente.
La diferencia entre el tablero de doble cara del PWB y el tablero de un sólo lado del PWB es que el circuito del solo-panel está solamente en un lado del tablero del PWB, mientras que el circuito de doble cara del PWB puede estar en los dos lados del tablero del PWB, con los agujeros en el centro para conectar el circuito de doble cara del tablero del PWB. Los parámetros del tablero de doble cara del PWB además del proceso de producción del tablero de doble cara del PWB son diferentes del del tablero de un sólo lado del PWB, allí son también un proceso de hundimiento de cobre, es decir, el proceso de la conducción de doble cara del circuito.
Grueso de cobre | 1oz~3oz, 0.5-5 onzas |
Grueso del tablero | 1.6m m, 0.5~3.2m m, 0.2-3.0m m, 0.3~2.5m m, 2.0m m |
Min. Hole Size | 0.25m m, 0.1m m, 0,2 milímetros, 0.15-0.2m m, 0.1mm-1m m |
Líneas espaciamiento mínima | 0,003", 4mil, 0.2m m, 0.15m m, 0.1mm4mil) |
Uso | Dispositivo de la electrónica, productos electrónicos de consumo, productos electrónicos, industriales, y así sucesivamente |
Capa | 1~20 capas, 1-24layers |
Materia prima | FR4, de aluminio, TG, Rogers, CEM-1 |
Línea anchura mínima | 3mi, 4mil, 0.1m m, 0.1m m (de destello)/0.15m m (HASL), 0,1 0m m del oro |
Acabamiento superficial | HASL, OSP, ENIG, HASL sin plomo, oro de la inmersión |
Nombre de producto | Placa de circuito impresa, fabricación del diseño/PWB del PWB 94V0 |
Máscara de la soldadura | Azul, verde. Rojo. Azul. Blanco. Black.Yellow, verde/etc. negro/blanco/rojo/azul, |
Rohs | Sin plomo |
PCBA de llavero | PCB+components sourcing+assembly+package | ||||
Detalles de la asamblea | SMT y Por-agujero, líneas del ISO | ||||
Plazo de ejecución | Prototipo: 15 días del trabajo. Orden total: 20~25 días del trabajo | ||||
Prueba en productos | Prueba de la punta de prueba que vuela, inspección de la radiografía, AOI Test, prueba funcional | ||||
Cantidad | Cantidad mínima: 1pcs. Prototipo, pequeña orden, orden total, toda la AUTORIZACIÓN | ||||
Ficheros nosotros necesidad | PWB: Ficheros de Gerber (leva, PWB, PCBDOC) | ||||
Ficheros nosotros necesidad | Componentes: Bill de los materiales (lista de BOM) | ||||
Ficheros nosotros necesidad | Asamblea: Fichero del Selección-N-lugar | ||||
Tamaño del panel del PWB | Tamaño mínimo: pulgadas 0.25*0.25 (6*6m m) | ||||
Tamaño máximo: pulgadas 20*20 (500*500m m) | |||||
Tipo de la soldadura del PWB | Goma soluble en agua de la soldadura, RoHS sin plomo | ||||
Detalles de los componentes | Voz pasiva abajo al tamaño 0201 | ||||
Detalles de los componentes | BGA y VFBGA | ||||
Detalles de los componentes | Chip Carriers sin plomo /CSP | ||||
Detalles de los componentes | Asamblea de doble cara de SMT | ||||
Detalles de los componentes | Echada fina a 0.8mils | ||||
Detalles de los componentes | Reparación y Reball de BGA | ||||
Detalles de los componentes | Retiro y reemplazo de la parte | ||||
Paquete componente | Corte la cinta, tubo, carretes, piezas flojas | ||||
Montaje del PWB | Perforación-----Exposición-----Galjanoplastia-----Etaching y desmontaje-----Perforación-----Prueba eléctrica-----SMT-----El soldar de la onda-----Junta-----LAS TIC-----Prueba de la función-----Temperatura y prueba de la humedad |
Nuestras ventajas:
1. Programa y prueba funcional y paquete por libre.
2. De alta calidad: Estándar de IPC-A-610E, E-prueba, radiografía, prueba de AOI, control de calidad, prueba funcional del 100%.
3. Servicio profesional: PCB/FPC/Aluminium que hace, SMT, INMERSIÓN, compra de componentes componente, OEM con 21 años de experiencia.
4. Certificaciones: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
Kerongda es fabricante del PWB, proporcionando servicios impresos de llavero de llavero y parciales de la asamblea de la placa de circuito. Podemos producir el tablero modificado para requisitos particulares del PWB y PCBA para el color de la máscara usted, de la soldadura del PWB, el material, el grueso etc… todo se puede chosed como sus demandas.
